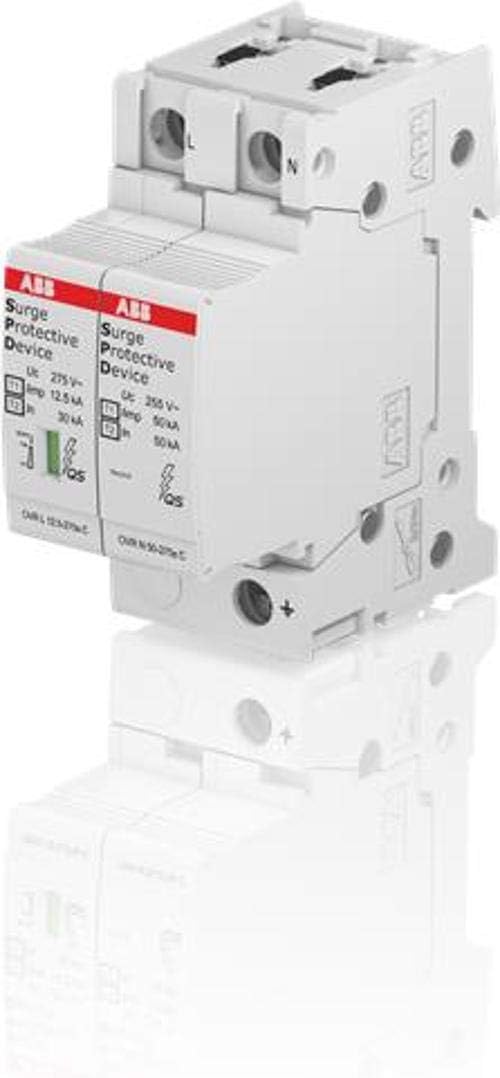

ABB OVR T1-T2 1N 12.5-275s P QS Kombi-Ableiter T1-T2 12.5kA/Pol, TT/TN

Hauptmerkmale

  • Kombinierter Typ 1+2 Schutz in nur 2 TE – platzsparend und hochleistungsfähig für Hauptverteilungen
  • QuickSafe® Technologie mit thermischer Trennvorrichtung und mechanischer Statusanzeige (Grün/Rot)
  • Steckbare Module ermöglichen schnellen Austausch ohne Verdrahtung zu lösen – wartungsfreundlich und zeitsparend
€111,56
€111,56 €0,00
inkl. MwSt. Versand wird beim Checkout berechnet
Niedriger Lagerbestand: 7 verbleibend

Kurzbeschreibung:
Der ABB OVR T1-T2 Kombi-Ableiter vereint Blitzstrom- und Überspannungsschutz in einem kompakten Gerät für die Hauptverteilung. Mit 12,5 kA Blitzstoßstrom, QuickSafe® Technologie und steckbaren Modulen bietet er maximale Sicherheit bei minimalem Platzbedarf – ideal für TT/TN-Systeme.

  • Sicherer Checkout
  • Schneller Versand
  • Käuferschutz inklusive

Produktbeschreibung

Der ABB OVR T1-T2 1N 12.5-275s P QS ist ein hochleistungsfähiger Kombi-Ableiter, der speziell für den Einsatz am Speisepunkt der elektrischen Anlage entwickelt wurde. Er schützt Deine Installation und wertvolle Endgeräte zuverlässig vor den zerstörerischen Auswirkungen von Blitzeinschlägen und netzbedingten Überspannungen.

Das Besondere an diesem Gerät: Es kombiniert die Funktionen eines Blitzstromableiters (Typ 1) und eines Überspannungsableiters (Typ 2) in einem kompakten Gehäuse. Mit einem Blitzstoßstrom von 12,5 kA pro Pol (10/350 µs) und einem maximalen Ableitstoßstrom von 80 kA (8/20 µs) bietet der OVR T1-T2 robusten Schutz für TT- und TN-S-Systeme.

Die QuickSafe® Technologie ist ein weiteres Highlight: Die integrierte thermische Trennvorrichtung erhöht die Sicherheit und verlängert die Lebensdauer des Ableiters erheblich. Über die mechanische Statusanzeige an der Vorderseite erkennst Du auf einen Blick den Gerätezustand – Grün bedeutet OK, Rot signalisiert einen Defekt.

Besonders wartungsfreundlich sind die steckbaren Module: Im Servicefall kannst Du den Ableiter schnell austauschen, ohne die Verdrahtung lösen zu müssen. Das spart Zeit und reduziert den Installationsaufwand erheblich.

Mit nur 35,6 mm Breite (2 Teilungseinheiten) ist der Ableiter extrem platzsparend und findet auch in engen Zählerschränken oder Hauptverteilungen problemlos Platz. Die Montage erfolgt werkzeuglos auf einer Standard-DIN-Schiene (35 mm).

Der ABB OVR T1-T2 erfüllt die Anforderungen der Normen IEC 61643-11 und EN 61643-11 und entspricht den aktuellen VDE-Vorschriften zum Überspannungsschutz (VDE 0100-443 und -534). Das Gerät wird vorverdrahtet und einbaubereit geliefert – die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.

Produktdaten

Artikelnummer: 9714

GTIN: 3660308524966

HAN:

Kategorie:

Hersteller: ABB

Technische Merkmale

Hersteller-Artikelnummer 2CTB815710R1300
Typ OVR T1-T2 1N 12.5-275s P QS
Schutzklasse Typ 1 + Typ 2 (Class I + II)
Netzform TT / TN-S
Anzahl der Pole 2 (1 Phase + N)
Blitzstoßstrom (10/350 µs) 12,5 kA pro Pol
Max. Ableitstoßstrom (8/20 µs) 80 kA
Nennspannung (Un) 230 V AC
Höchste Dauerspannung (Uc) 275 V
Schutzpegel (Up) ≤ 1,5 kV
Montage DIN-Schiene (35 mm)
Breite 35,6 mm (2 TE)

Produkt Merkmale

ABB OVR T1-T2 1N 12.5-275s P QS Kombi-Ableiter T1-T2 12.5kA/Pol, TT/TN

€111,56

Für welche Netzsysteme ist der ABB OVR T1-T2 geeignet?

Der Ableiter ist optimiert für den Einsatz in TT- und TN-S-Systemen mit 1 Phase plus Neutralleiter bei 230 V AC Nennspannung.

Was bedeutet die QuickSafe® Technologie?

QuickSafe® ist eine integrierte thermische Trennvorrichtung, die für erhöhte Sicherheit und eine längere Lebensdauer des Ableiters sorgt. Der Gerätezustand ist über eine mechanische Sichtanzeige erkennbar (Grün = OK, Rot = Defekt).

Welche Schutzklassen deckt dieser Kombi-Ableiter ab?

Der ABB OVR T1-T2 vereint die Funktionen eines Blitzstromableiters (Typ 1 / Class I) und eines Überspannungsableiters (Typ 2 / Class II) in einem Gerät.

Wie viel Platz benötigt der Ableiter in der Verteilung?

Der Ableiter hat eine kompakte Bauweise von nur 35,6 mm Breite, entsprechend 2 Teilungseinheiten, und wird auf eine DIN-Schiene (35 mm) montiert.

Kann ich die Module im Wartungsfall einfach austauschen?

Ja, durch die steckbaren Module ist ein schneller Austausch möglich, ohne dass die Verdrahtung gelöst werden muss – das spart Zeit und Aufwand bei der Wartung.
